热转印打码机-8018TTO热转印打码机打印头方向与打印校准

发布时间:2019-01-17 浏览:4346次

8018TTO热转印打码机打印头方向打印头方向:
所有各部件都了解打印机的方向,这对于打印机能否成功打印非常重要。
对于 8018i 型打印机,打印时衬底是静止的,**的问题就是打印机的入口。所以,间断型打印机只有左侧版本。
8018c 型打印机可以左侧打印也可以右侧打印。
衬底方向决定究竟该选择右侧版本打印机还是左侧版本打印机。
对于连续型打印机,打印头角度必须始终在衬底移动的方向上。
确定打印方向的规则如下:

连续型打码机打印方向

如果 8018c 型要从衬底的下方打印,并且打印机入口面对着同一方向,则要使用相反方向的打印机。
也可以使用同一方向的打印机,但是入口就变成了相反方向。

连续型打码机打印方向

热转印打码机打印校准:
8018i 型打码机在启动时或者在更换色带后进行校准。
这个校准是检查色带直径和色带张力。

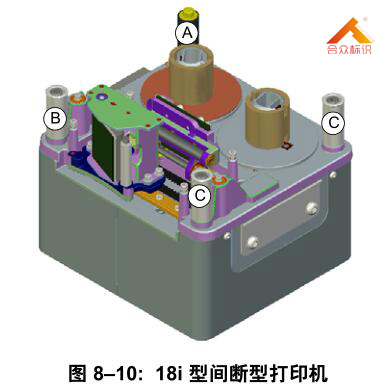

间断型热转印打码机

连续型热转印打码机

(A) 色带移动卷轴
(B) 色带张力卷轴
(C) 色带导向卷轴
注意 : 8018c 型色带张力的机械系统在两侧都以标准配置安装,且每侧的张力传感器也安装在同一位置。

色带移动校准:
8018 系列热传导打印机的间断型和连续型打码机都要求校准色带驱动。
通过运行两个色带驱动步进电机来进行色带校准。
这样驱动色带绕着末端有一个两极磁铁的移动卷轴缠绕。
色带传感器输入连接到安装在打印机底板座上的霍尔效应传感器上。
打印机电子组件检测磁铁的旋转。
然后由固件分析这个信号,确定色带供应卷轴和色带卷紧卷轴的直径。
然后通过按所需的比率分别调整两个色带驱动电机的步进来调整色带张力。

色带移动卷轴:
色带移动卷轴 (A) 外涂层摩擦力高,末端有一个两极磁铁。它安装在轴承 (C) 上,并且装在外壳装置 (D) 中。这个外壳装置安装在打印机的底座板上。
卷轴安装到位后,位于霍尔效应传感器 (E) 旁边。
卷轴和磁铁旋转时,磁场强度不断变化。
霍尔效应传感器收集这些数据并且通过处理器进行分析。
这些数据用于控制色带驱动。

色带驱动

色带张力卷轴:
色带张力卷轴用于帮助维持色带上张力恒定。
卷轴安装在弹出的枢轴弹簧臂系统 (A) 上。
该系统的另一端是两个磁铁 (B)。分别安装在霍尔效应传感器 (C) 的两端。每次打印时都要测量磁场强度。接着处理器分析这个传感器的数据,然后对步进电机进行相应的调整。

色带张力卷轴
