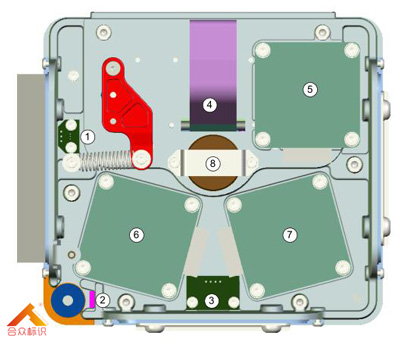

一、热转印打码机的主要电子元件如下图所示：

1. 色带张力传感器。

2. 色带移动传感器。

3. USB 端口。

4. 打印头电源 / 逻辑连接线。

5. 托架步进电机。

6. 色带步进电机。

7. 色带步进电机。

8. 电磁圈。

步进电机：
8018 系列热转印打码机机使用了三个步进电机，一个用于驱动打印头模块的托架，另外两个用于控制打码色带。
8018i 使用三个步进电机，而 8018c 则使用两个步进电机。
8018 系列所有型号打印机的步进电机位置都相同。
步进电机是在单极配置中连接的四线电机。
电机通过 4 路 2.54 mm Molex KK 接头连接到打印机电路板。
连接点：
• J7 - 色带电机 1 （供应左侧打印机）
• J8 - 色带电机 2 （卷紧左侧打印机）
• J9 - 托架电机 （间断型打印机）

打印机在 “间断”模式下时，打印头托架电机步进与打印头的线性移动有直接关系。

对于连续型打印机，打印头托架在打印时没有线性移动。

色带电机步进根据色带卷轴传感器、色带张力传感器以及编码器 （如有使用）的数据配置。

编码器：

编码器是和连续型打码机配合使用的。

编码器用于计算当前衬底速度，同时调整色带速度使两者匹配。

编码器的四条电线通过打印机主体上可拆卸的螺丝终端接头连接到打印机。

二、电源配置：

使用提供的 IEC 导线，连接要求的电源 (90 - 260 V AC 50 - 60 Hz) 和电源装置。电源插头上使用 10 A 的保险丝；或者建议使用 10 A MCB，以保护电源电缆。IEC插口中是 20 毫米的 T5AH250V 陶质保险丝。电源装置为打码机提供了 24VDC。

 电源开关：

电源接头包含一个 “打开 / 关闭”开关、一个 IEC320 插座以及一个 250V 保险丝熔丝架。

因为电源装置使用通用输入电源，所以不需要电压配置。
