热转印打码机-8018TTO热转印打码机打印装置连接点介绍

发布时间:2019-01-14 浏览:2642次

热转印打码机打印装置的主要连接点如下所示:

热转印打码机连接点

1. 电源接头

2. I/O 接头

3. 本地用户界面接头

4. 编码器接头


一、电源连接

电源和打码机之间的接口为单根多芯电缆。

通过打码机后面的六路可拆卸螺丝终端 (X14) 连接。

电源连接

二、本地用户界面连接

打码机和本地用户界面之间的接口为单根多芯电缆。通过打码机后面的八路可拆卸螺丝终端 (X17) 连接。

本地用户界面连接

三、衬底编码器连接

打印机和衬底编码器之间的接口为单根多芯电缆。通过打码机后面的五路可拆卸螺丝终端 (X12) 连接。

热转印打码机衬底编码器连接

四、外部 I/O连接

打码机和主机设备之间的接口为单根多芯电缆。通过打码机后面的七路可拆卸螺丝终端 (X4) 连接。

热转印打码机外部 I/O连接

五、热转印打码机印刷电路板

8018 系列热转印打码机打印印刷电路板位于打码机装置中。

打码机印刷电路板控制着打印头信号、电机移动以及电磁圈执行输入和输出。

连续型打码机与速度编码器交换数据以匹配打印速度。

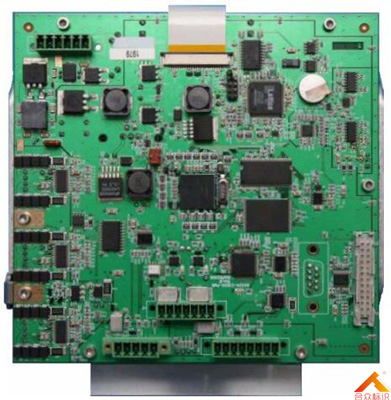

六、热转印打码机印刷电路板组件

打印机印刷电路板的主要组件如下所示:

热转印打码机印刷电路板

七、热转印打码机印刷电路板保险丝

该电源采用额定电流 5A 的快速熔断保险丝实施保护,它位于印刷电路板下面。

注意: 8018i 与 8018c 型打码机使用相同的印刷电路板。只是需要的连接与固件不同。

八、热转印打码机印刷电路板接头

打码机印刷电路板接头见下表:

编号接头功能
J1
编程接口 (未安装)
J224 芯连接线打印头电源 / 逻辑
J326 芯 IDCBDM 接口 (未安装)
J4可拆卸的螺丝终端I/O
J5
扩展 1 (未安装)
J6
扩展 2 (未安装)
J7

4 路 2.54 mm

Molex KK

色带电机 1
J8

4 路 2.54 mm

Molex KK

色带电机 2
J9

4 路 2.54 mm

Molex KK

托架电机
J10

J11

2 路 2.54 mm

Molex KK

电磁圈
J12可拆卸的螺丝终端衬底编码器
J139 路 D 插座RS-232 调试 (未安装)
J14可拆卸的螺丝终端电源
J15

3 路 2.54 mm

Molex KK

打码色带张力传感器
J16

3 路 2.54 mm

Molex KK

色带移动传感器 (编码器)
J17可拆卸的螺丝终端 本地用户界面
J18
测试模式连线
J19

4 路 2.54 mm

Molex KK

USB
