马肯8018型TTO热转印打码机数据输入屏幕操作介绍

发布时间:2018-07-30 浏览:1626次

马肯8018型TTO热转印打码机数据输入幕操作介绍:

一、数据输入屏幕

数据输入屏幕随所选的菜单选项而有所不同。

这些屏幕可分组如下:

◆ 提示数据输入屏幕

◆ 日期输入屏幕

◆ 设置调整屏幕

◆ 图像设置屏幕

1、 提示数据

提示数据输入屏幕收集用户的输入作为图像设计 (要求在图像选择过程中输入可

变数据)的结果。

由于图像设计会提示进行不同类型的输入,因此屏幕类型也会有所不同。

用户定义的文本

图1

用户定义的文本被限制在 16 个字符之内 (包括空格),且只能是数字。

沿着文本行移动光标即可依次编辑各个字符。

请使用键盘添加或编辑数字。

用户定义的日期:

图2

用户定义的日期不会自动翻转,将一直保留到选择了新图像或重新选择了当前图像为止。

2、日期输入屏幕:

有两类 “日期输入”屏幕是用户界面必须予以支持的:

◆ 精确日期输入

◆ 偏移日期输入

精确日期输入:

此屏幕用于提示设置所要打印的固定日期。此日期不涉及任何计算,并以打印格式显示 (提示)。这意味着组成日期字符串的字段可以任何顺序显示,具体顺序视设计阶段的设置而定。

图3

光标位于日期字符串的第一组数字的下方,可以使用向上或向下按钮进行编辑。在这种情况下,可用的数据取决于所选月份的天数。(即 12 月 - 31 天)如果输入了不正确的天数,将显示验证指示图标 “X”,同时 “接受”按钮将不可用。

图4

增加月份也可能影响天数。

偏移日期输入:

此屏幕用于设置 18 系列内部时钟的偏移量,并预览最终日期。

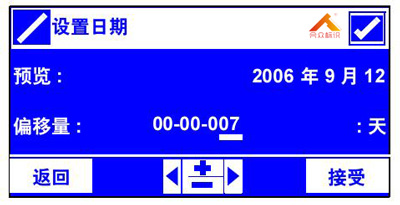

图5

本示例给出了七天的偏移量,因此 18 系列内部时钟的实际日期被设置为 “2006 年 9 月 5 日”。

图6

本示例给出了 2 个月加 15 天的偏移量,因此 18 系列内部时钟的实际日期被设置为 “2006 年 10 月 5 日”。


3、设置调整屏幕:

有两类 “设置调整”屏幕是用户界面必须予以支持的:

◆ 当前设置调整

◆ 枚举选择

1 、当前设置调整

这些屏幕通常用于设置数值,提供了可供选择的值范围。

图7

枚举选择设置:

此屏幕用于从预定义的设置选项 (“枚举的数据”)列表中进行选择。

示例:

图8

 符号指示有多个可用的选项,请使用向上或向下按钮选择所需的选项。

按右侧按钮接受此选项。


4、图像设置屏幕:

当 18 系列处于“已停止”状态时,即可执行所有图像设置。某些选项也可从“正在打印”模式屏幕进行访问。

图9

按左侧按钮即可选择 “菜单”。

正在打印:

图10

按左侧按钮即可选择“菜单”。

“菜单”中的第一个选项为“图像”

图11


在主菜单中选择了“图像”后,第一步就是要选择所要设置的图像。

图12

当前图像总是位于列表中的第一个位置。

要选择新图像,请使用向下按钮滚动选项,或在数字键盘上输入相应的项目号。

如果系统提示输入 “用户定义的数字文本”或 “用户定义的日期”,则输入相应的数据。

图13

图14
